Buatlah rangkaian seperti pada percobaan 3 dan berilah LED sebelum gerbang logika NOR.

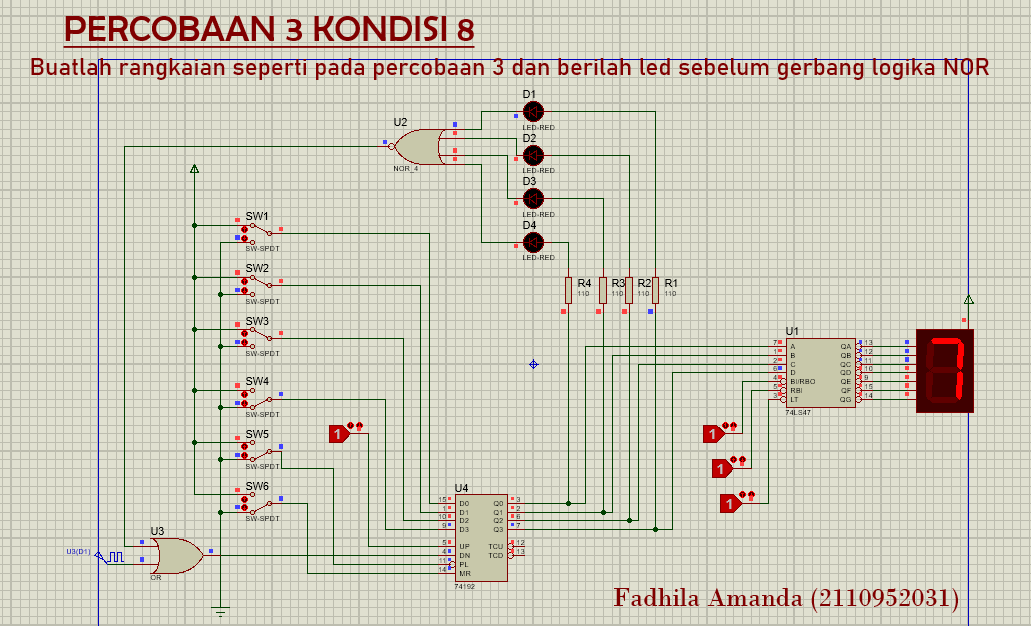

Gambar Rangkaian Kondisi 8
- Video Percobaan 3 Kondisi 8
Percobaan 3 Kondisi 8
Rangkaian pada percobaan 3 kondisi 8 menggunakan IC 74192 dan IC decoder 74LS47, gerbang OR 2 input, gerbang NOR 4 input, 7-segment common anoda, 6 buah SPDT (SW1-SW4 dihubungkan masing2 ke kaki D0 sampai D3, SW5 ke kaki Parellel Load, dan SW6 ke kaki Master Reset), 4 buah logic state dan 4 buah led sebelum gerbang logika NOR.
Kaki input D0 - D3 untuk menginputkan berapa yang masuk, dimana D3 sebagai MSB dan D0 sebagai LSB. Kaki input up diberi logika 1 dan kaki input down diberi input clock sehingga counter down, menghitung mundur sampai 0. Kaki PL aktif low, untuk mengaktifkan counter untuk mulai menghitung. MR, maser reset utk mereset atau me-nolkan keluaran. Keluaran Q0 xampai Q3 dihubungkan ke kaki A-D IC 74LS47. Lalu input RBO digunakan utk menghidupkan atau mematikan 7-segment, RBI untuk menahan sinyal input, dan LT (lamp test) untuk mengetes apakah LED pada 7-segment menyala atau tidak. Yang mana ketiga inputan ini (RBO, RBI, dan LT) merupakan aktif low. Sehingga diberi logika 1 utk tiap inputnya agar 7-segment dapat mengeluarkan output yang sesuai.
Input D0-D3 diberi logika 1 maka hitungan mundur dari 9, untuk mengaktifkan counter perlu diaktifkan PL (diberi logika 0, dan dikembalikan ke logika 1). Maka counter akan menghitung mundur dari 9 sampai dengan 0. Dimana counter berhenti sampai 0 yang berarti data sudah terkirim dan tersimpan.
