Laporan Akhir 1 Modul 4 Percobaan 1

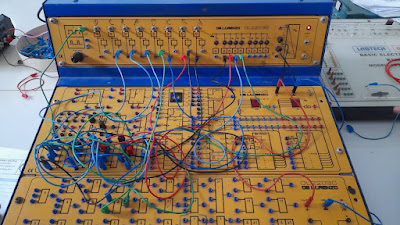

1. Jurnal
[Kembali]

2. Alat dan Bahan [Kembali]

 1. Jumper
Gambar 1. Jumper

    2. Panel DL 2203C.
    3. Panel DL 2203D.
    4. Panel DL 2203S.

Gambar 2. Modul De Lorenzo

      5. IC 74LS112 (JK Flip Flop)
Gambar 3. IC 74LS112

    6. Gerbang AND (IC 7048)
Gambar 4. IC 7048
    7. Power Supply

Gambar 5. Power Supply

    8. Switch (SW-SPDT)

Gambar 6. Switch

     9. Logicprobe atau LED

Gambar 7. Logicprobe

    10. Clock
Gambar 8. Clock


3. Rangkaian Simulasi [Kembali]

Rangkaian Percobaan 1


4. Prinsip Kerja Rangkaian [Kembali]

    Pada percobaan 1 membuat rangkaian shift register menggunakan 4 buah JK flip-flop. Input clock pada tiap-tiap flip-flop berasal dari B0-B6 yang mana nantinya nilainya akan divariasikan sesuai 4 kondisi yang ada di jurnal.

  • Untuk kondisi 1 yaitu B3-B6 = 0, B0 dan B2 = 1, B1= X dimana B1 yang akan kita ubah inputannya maka akan menampilkan pada LED bahwa misal input 1011, maka data tadi akan masuk dan bergeser secara satu-persatu, kemudian akan dikeluarkan satu-persatu dimana input dan outputnya jalur keluarannya berjumlah satu sehingga dapat dikatakan pada kondisi tersebut merupakan jenis shift register SISO (Serial In Serial Out).
  • Untuk kondisi 2 yaitu B3-B6 = 0, B1 = X, B0 = 1, B2 =  ↓ dimana dapat terlihat bahwa misal input yang diinginkan 1011 , maka akan masuk dan bergeser secara satu-persatu, kemudian akan mengeluarkannya secara serempak sehingga dapat dikatakan bahwa pada kondisi ini merupakan kondisi dari jenis shift register SIPO (Serial In Paralel Out).
  • Untuk kondisi 3 yaitu B3-B6 = X, B1 = 0, B0 dan B2 = 1 dimana dapat terlihat misal data yang diinginkan 1011, maka input tadi akan masuk secara serempak dan output data yang keluar akan bergeser ke luar satu-persatu sehingga dapat dikatakan bahwa kondisi ini merupakan jenis shift register PISO (Paralel In Serial Out).
  • Untuk kondisi 4 yaitu B3-B6 = X, B0 = 1, B1 dan B2 = 0 dimana dapat terlihat misal data yang diinginkan 1011, maka input tadi akan masuk secara serempak dan dikeluarkan secara serempak sehingga dapat dikatakan bahwa kondisi ini merupakan jenis shift register PIPO (Paralel In Paralel Out).



5. Video Rangkaian [Kembali]



6. Analisa [Kembali]

1. Analisa output yang dihasilkan tiap-tiap kondisi !

Jawab :

  • Kondisi 1

B3-B6 = 0,  B0 dan B2 = 1, B1= X

Kondisi 1 pada percobaan 1 menunjukkan jenis shift register SISO (Serial In Serial Out), dikarenakan input yang masuk secara satu-satu dan output yang keluar juga secara satu-satu.

  • Kondisi 2

B3-B6 = 0, B1 = X, B0 = 1, B2 =  ↓

Kondisi 2 pada percobaan 1 menunjukkan jenis shift register SIPO (Serial In Paralel Out), dikarenakan input yang masuk secara satu-satu dan output yang keluar secara serentak.

  • Kondisi 3

B3-B6 = X, B1 = 0, B0 dan B2 = 1

Kondisi 3 pada percobaan 1 menunjukkan jenis shift register PISO (Paralel In Serial Out), dikarenakan input yang masuk secara serentak dan output yang keluar secara satu-satu.

  • Kondisi 4

B3-B6 = X, B0 = 1, B1 dan B2 = 0

Kondisi 4 pada percobaan 1 menunjukkan jenis shift register PIPO (Paralel In Paralel Out), dikarenakan input yang masuk secara serentak dan output yang keluar juga secara serentak.


7. Link Download [Kembali]
